泡沫式移动卫生间技术方案

一、产品名称:科宇牌KY769型智能泡沫型移动卫生间
二、尺寸规格:

1、单厕间内尺寸:长1.2米,深度:1.4米,高2.1米;
2、残疾人间内尺寸:长2米,宽2米,高2.1米;
3、第三卫生间内尺寸:长3米,宽2.2米,高2.1米;(水冲模式)

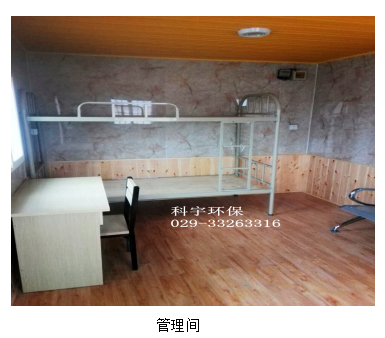

4、管理间内尺寸:长2米,宽2米,高2.3米;

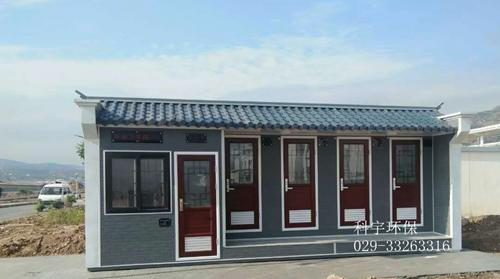

三、外观效果图

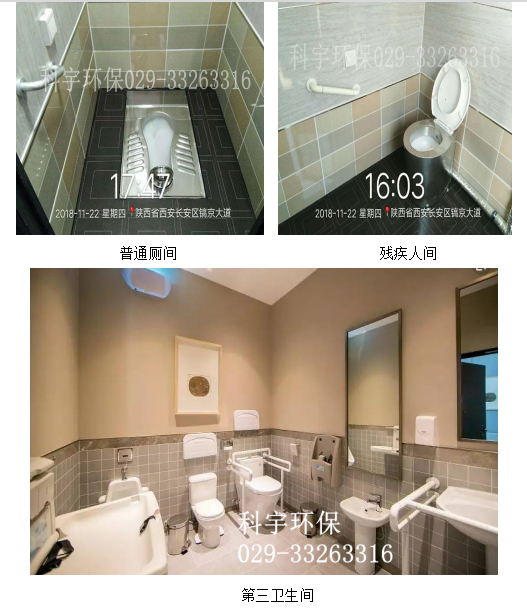

四、室内参考图




            普通厕间                         无障碍间



                              小便间



第三卫生间


五、产品介绍

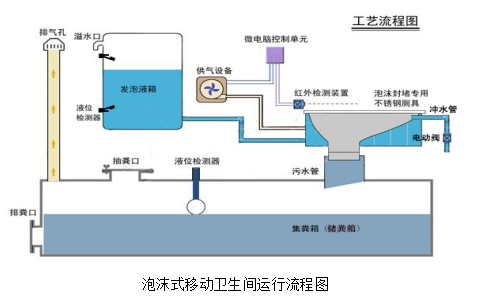

1、工作原理

科宇牌KY769是一种微耗水、无需上下水管道支持的环保公厕,采用双感应不锈钢发泡蹲便器(检测报告详见附件1),智能PLC控制,利用发泡剂和水按设定比例进行混合自动添加入蹲便器中;泡沫混合液通过智能发泡系统产生泡沫代替传统厕所的流水冲洗,所产生的泡沫封堵便器的排污口,从而阻止不良气味向厕间内扩散,同时泡沫有很强的润滑作用,使粪便可以很顺畅的滑落到处理池内。

   泡沫发生系统由控制系统、发泡液、气泵、平衡箱、红外线传感器、泡沫洁具等部分组成,发泡液加满后在泡沫发生器的作用下自动适量通过挤压方式均匀流入便器,粪便进入便器后在重力和泡沫冲击及润滑的作用下,顺利进入化粪池,同时控制系统通过红外线传感器控制将整个便器进行双重封堵,第一重为平衡堵头封堵,粪便在重力作用开启堵头平衡板进入化粪池后,平衡板复位,将便器下污口封堵:第二重为泡沫封堵,当红外线传感器检测到泡沫高度状态被打破,将自动开启泡沫发生器,产生新的泡沫进行再次封堵,直至达到平衡高度,如此循环工作,完全取代了传统水冲厕所的功能。

2、产品优点

1建设地点无需具备上下水,单厕位每月供水量不超过10升,与普通水冲厕所相比,节水率达99%;

2具有智能保温系统,满足零下30度时正常使用

3粪便经分解抽取后直接可用于农田施肥,泡沫无污染,后附检测报告(附件2
4视觉效果好,完全看不到污物,厕具排污处24小时被白色的泡沫覆盖;
5泡沫和配重封堵头双重封堵,无臭味;
6后期消耗成本低,单厕位每月发泡剂不超过5元;
7由于用水量少,大大降低了清运次数,清运周期为半年到1年,节约了大量的清运费用;
8耗电量极低,单厕位每月5度;
9管理维护简单,任何人经培训皆可;

10可多次吊装移动位置,重复使用;

3、粪便处理方案

泡沫封堵式厕所产生粪便直接进入地埋化粪池后经三级发酵,用抽粪车抽出后完全可用于农田施肥(其成分已经专业检测机构检测合格),无需城市排污管网支持;

4、保温防冻措施

1)管道设计有恒温伴热带;

2蹲便器设计有小功率智能加热系统,可保证零下30度时也能正常使用,冬季单蹲位每天连续工作综合功率不大于300瓦,单蹲位月耗电量不超10度;夏季单蹲位每天连续工作综合功率不大于20瓦,单蹲位月耗电量不超1度。



5、后期消耗成本

1)每蹲坑用电量:5度/月,成本为3元;

2)每蹲坑用水量:5升/月,成本可忽略;

3)每蹲坑发泡液用量:2升/月,5元/月;

4)化粪池清理周期为一年两次,一次费用为50-100元;

无水泡沫封堵式环保卫生公厕年费用约为320元。

5)普通水冲卫生间年费用

普通水冲卫生间单坑用水量:一次冲水量约8升,一天按70次,一天用水量为560升,每月用水量为16.8吨,一年用水量约为200吨,年均成本费用约2000元。

六、粪便处理方式

1、做砖混式三级化粪池或者地埋式玻璃钢化粪池,每半年到一年用抽粪车或者人工清理一次;
2、移动卫生间自带储便箱。(材质:合成树脂、3mm镀锌钢板、304不锈钢)



七、产品材料及主要配置

1、主要材料介绍

A

整体框架

整体采用钢架结构,底座4mm厚100mm×100 mm热镀锌方管,中间3mm厚40 mm×80 mm,热镀锌方管,屋顶2mm厚30 mm×30 mm热镀锌方管,框架表面采用三重防锈工艺,第一重船用防锈底漆,第二重船用防锈面漆,第三重沥青防锈层,抗风10级以上,抗震8级以上,寿命确保使用20年以上。

B

外墙

1、花岗岩或真石漆;

2、合资金属雕复合保温板(隔热阻燃、色彩多样);

3、东北樟子松防腐木(防腐防水、保温效果好、造型多变、美观耐用);

4、优质铝塑板(保温效果好、不易褪色、不宜附着灰尘、抗风性强);

5、优质彩钢板(外观优美、经济实用);

6、长城板(一次性压制成型,氟碳烤漆工艺,色彩持久、不易剥落);

C

内墙

1、竹木纤维板;

2、优质铝塑板;

3、金属雕花板;

4、优质彩钢板

5、玻化砖贴瓷;

D

吊顶

1、高档生态木;

2、集成吊顶;

3、优质PVC;

4、防腐木及桑拿板;

E

屋面

1、多彩沥青瓦;

2、仿古树脂瓦;

3、优质彩钢瓦;

4、木瓦

F

地面



1、优质花岗岩、大理石;

2、瓷砖(厕间);

3、304防滑不锈钢板;

4、防滑花纹铝板;

5、高档塑胶;

G

1、钛镁合金门;

2、不锈钢门;

3、铝塑板门;

4、防盗门(管理间专用)

H

1、彩铝窗;

2、塑钢窗

3、断桥铝(上浮式双层中空蓝膜钢化玻璃)

I

门锁

1、火车专用有无人锁;

2、不锈钢锁(管理间专用)

2、主要配置介绍:

(1)、普通厕间:

序号

名称

选配标准

备注

1

304不锈钢蹲便器

3mm304不锈钢


2

安全扶手

铝合金


3

衣帽钩

双钩式铝合金


4

整容镜

防雾整容镜


5

手纸盒

铝合金


6

废纸桶

优质树脂


7

有无人显示装置

12V LED滚动屏

语音智能播报

8

自动排风送风系统

12V


9

皂液盒

余量可视


10

飘香机

12V


11

智能控制器

220V


12

LED照明灯

12V声光控


13

报警器

12V


14

环保厕所标示牌

亚克力


15

文明使用宣传牌

亚克力


(2)、残疾人间:

序号

名称

选配标准

备注

1

陶瓷坐便器

国标名优陶瓷


2

立柱式陶瓷洗手盆

国标名优陶瓷


3

安全扶手

铝合金


4

衣帽钩

双钩式铝合金


5

整容镜

防雾整容镜


6

手纸盒

铝合金


7

废纸桶

优质树脂


8

有无人显示装置

12V LED滚动屏

语音智能播报

9

自动排风送风系统

12V


10

皂液盒

余量可视


11

飘香机

12V


12

智能控制器

220V


13

LED照明灯

12V声光控


14

报警器

12V


15

环保厕所标示牌

亚克力


16

文明使用宣传牌

亚克力


(3)、第三卫生间:

序号

名称

选配标准

备注

1

陶瓷坐便器

国标名优陶瓷

成人、儿童各1套

2

立柱式陶瓷洗手盆

国标名优陶瓷

成人、儿童各1套

3

小便斗

国标名优陶瓷

成人、儿童各1套

4

婴儿护理台

名优品牌


5

儿童座椅

名优品牌


6

安全扶手

铝合金


7

置物架

铝合金


8

衣帽钩

双钩式铝合金


9

整容镜

防雾整容镜


10

手纸盒

铝合金


11

废纸桶

优质树脂


12

有无人显示装置

12V LED滚动屏

语音智能播报

13

自动排风送风系统

12V


14

智能控制器

220V


15

皂液盒

余量可视


16

飘香机

12V


17

烘干机

220V


18

LED照明灯

12V声光控


19

报警器

12V


20

环保厕所标示牌

亚克力


21

文明使用宣传牌

亚克力


(4)、管理间:

序号

名称

选配标准

备注

1

衣帽钩

双钩式铝合金


2

配电控制盒

220V


3

吸顶灯

品牌LED


4

办公桌

1.2m

选配

5

3人沙发

1.6m

6

架子床

1m*2m

7

饮水机

名优品牌

8

微波炉

名优品牌

9

空调

名优品牌

(5)、蹲便器电辅热功能(泡沫式):

序号

名称

作用

备注

1

蹲便器电辅热功能

保证北方地区冬季严寒环境设备正常运行


八、技术参数

供电方式

市电220V/50HZ(24V太阳能供电型可选)

运行成本

0.01元/人次

移动方式

汽运、叉车、吊车

电源进户线

纯铜4.0mm

漏电保护

二级保护、漏电电流大于32mA时,漏电保护器动作

绝缘电阻

20M欧

耐电压

交流500V

功能形式

PLC微电脑逻辑控制

控制电压

12V

环境温度

-30℃~50℃

防风等级

大于10级

防水等级

达到III类建筑标准

九、独有功能 :
应急报警系统:我公司专门为每个厕间加装应急报警系统如高龄人群在如厕过程中出现身体不适,能及时得到外部人员救助。
智能控制系统:如厕后,关闭厕门,语音播报系统自动响起(创建文明城市,争做文明市民,欢迎使用科宇牌环保卫生间,温馨提示您,爱护环境,文明如厕,如有不适,请按下右下方报警开关,谢谢使用),灯光开启,换气扇自动运行工作。如厕完毕,所有系统智能关闭,节能环保。

十、产品执行标准:
      1、城市公共厕所规划和设计标准(CJJ 14—37)执行。
    2、IEC—529《外壳防护等级的分类》。
    3、文字高度为100mm,中文(宋体)“厕所”在上,英文“Toilet”在下;图形为正方形,中英文文字标识符合《公共场所双语标识英文译法》(DB11/T334-2006)的要求,标识的图形符号符合《公共信息标志图形符号》(GB/T10001.1-2000)标准要求。

十一、质保与售后:
1、货物质保期1年,质保期内免费维修,质保期外终身提供维修和技术支持;
2、售后服务说明:提供365天*24小时服务,我公司有专业的售后服务团队,提供全天候的技术支持服务,对客户反映的问题立即响应,在接报后6小时内响应,24小时内恢复正常使用。
